شرح مفصل لدور أجهزة استشعار القاعة في المحركات بدون فرش

أثناء تشغيلمحرك DC بدون فرش، يجب أن تعرف وحدة التحكم بدقة الموضع في الوقت الفعلي للدوار من أجل تحديد كيفية تبديل الاتجاه الحالي وقيادة المحرك لمواصلة الدوران. هذا التصور لموضع الدوار هو فرضية التحكم في التخفيف بأكمله. مستشعر القاعة هو المكون الرئيسي لتحقيق هذه الوظيفة.

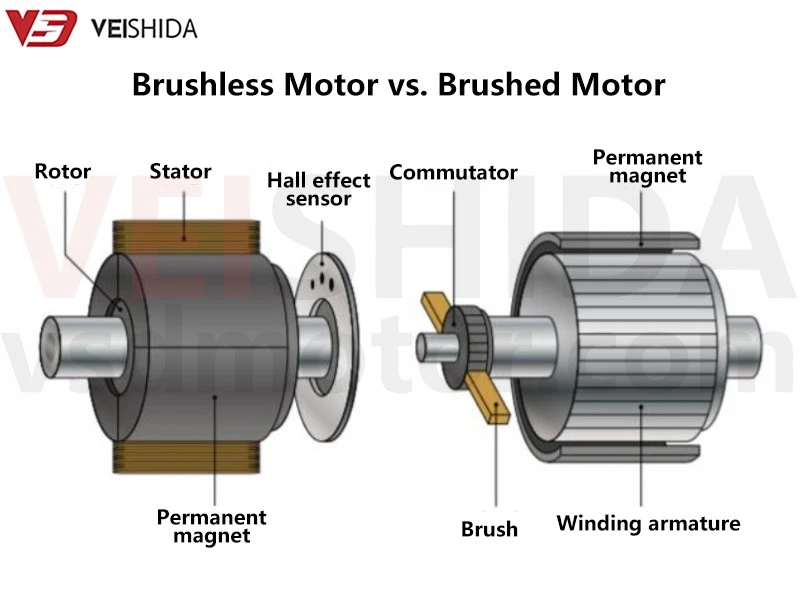

بالمقارنة مع المحركات المصقولة التي تعتمد على جهات الاتصال الميكانيكية لإكمال تغيير الطور ، فإن المحركات بدون فرش تعتمد بالكامل على التحكم الإلكتروني. لذلك ، تؤثر دقة اكتشاف الموضع بشكل مباشر على بدء تشغيل المحرك واستقرار التشغيل وكفاءة الاستجابة. بدون ردود فعل موثوقة في الموضع ، لا يمكن لجهاز التحكم تنشيط اللف المكثف بشكل صحيح ، ولن يبدأ المحرك بشكل صحيح ، أو الاهتزاز ، والكفاءة المنخفضة ، وسيحدث المشكلات الأخرى أثناء التشغيل.



تتمثل مهمة مستشعر القاعة في "مراقبة" التغييرات في المجال المغناطيسي للدوار في الوقت الفعلي ، وتحويلها إلى إشارات رقمية ، وإطعامها مرة أخرى إلى نظام التحكم. توفر هذه الإشارات للسائق "ساعة" لتبديل الطور ، مما يضمن أن كل مرحلة تيار يعمل على اللف الصحيح في الوقت المناسب لتحقيق تشغيل سلس وفعال.



يمكن القول أنه على الرغم من أن مستشعر تأثير القاعة ليس سوى مكون إضافي ، فإن وضعه في المحرك بدون فرش يشبه "العيون إلى الدماغ": فهو لا يدفع أي مكونات ، ولكنه يحدد ما إذا كان نظام التحكم بأكمله "يرى الاتجاه بوضوح". بعد ذلك ، سوف نلقي نظرة أعمق على مبدأ العمل لتأثير القاعة ونرى كيف يدعم هذا المستشعر الصغير أساس تشغيل نظام التحكم بأكمله.



لفهم أفضل كيفية عمل أجهزة استشعار القاعة ، علينا أن نبدأ بظاهرة جسدية أساسية - تأثير القاعة.



يشير تأثير القاعة إلى حقيقة أنه عندما يمر التيار من خلال موصل أو مادة أشباه الموصلات والمواد في مجال مغناطيسي رأسي ، سيظهر الجهد عموديًا على المجال الحالي والمغناطيسي داخل المادة. يسمى هذا الجهد المستعرض "جهد القاعة".



يمكننا أن نتخيل ذلك كعملية مثل هذه:

1. تخيل أن هناك الماء يتدفق في أنبوب (يمثل التيار الكهربائي) ؛

2. إذا وضعت مغناطيسًا بجوار أنبوب الماء هذا ، فسيتم "انحراف" تدفق المياه إلى جانب واحد تحت تأثير القوة المغناطيسية ؛

3. هذا الانحراف سيؤدي إلى اختلاف الضغط على جانب واحد من أنبوب الماء ؛

4. في النظم الإلكترونية ، يظهر هذا "فرق الضغط" نفسه كجهد.



يستخدم مستشعر القاعة هذا المبدأ. أنه يحتوي على عنصر قاعة صغير. عندما يكون بالقرب من الحقل المغناطيسي (مثل المغناطيس على دوار المحرك) ، فإن عنصر القاعة سوف يشعر بالتغير في المجال المغناطيسي وإخراج إشارة الجهد المقابلة. ثم يتم نقل هذه الإشارة إلى وحدة تحكم محرك الأقراص لتحديد الموضع الحالي للدوار.



وفقًا لإشارات الإخراج المختلفة ، يمكن تقسيم أجهزة استشعار القاعة إلى فئتين:

• مستشعر القاعة التناظرية: يخرج قيمة الجهد المتغيرة باستمرار ، والتي يمكن أن تعكس بدقة قوة المجال المغناطيسي وهي مناسبة للمتطلبات عالية الدقة مثل قياس الموضع وتحليل المجال المغناطيسي.
• مستشعر القاعة الرقمية: يحتوي الإخراج على حالتين فقط: مستوى عالٍ ومستوى منخفض. عندما يصل المجال المغناطيسي إلى حد معين ، فإنه يؤدي إلى التبديل. إنه مناسب للحكم على تغيير الأعمدة المغناطيسية وتغيير الطور في المحركات بدون فرش.

في المحركات بدون فرش ، الأكثر شيوعًا هو مستشعر القاعة الرقمية ، والذي يحتوي على بنية بسيطة ، واستجابة سريعة ، وقدرة قوية على التكيف. إنه مناسب جدًا للاكتشاف في الوقت الفعلي لتغيرات قطب الدوار ، وبالتالي تحقيق التحكم الدقيق للتدخل الإلكتروني.



الآن بعد أن نفهم مبدأ تأثير القاعة ، يمكننا أن ننظر إلى كيفية استخدام مستشعر القاعة في المحركات بدون فرش.

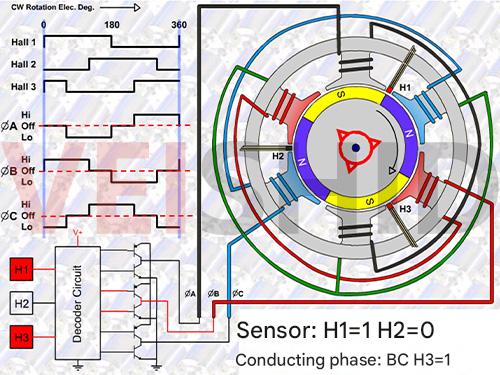

1. التنسيق بين مستشعر القاعة والدوار

داخل محرك DC بدون فرش ، يكون الدوار عادةً أسطوانة مع مغناطيس يحتوي على أعمدة N و S بالتناوب. مع تحول المحرك ، تتحرك الأعمدة المغناطيسية على الدوار نحو مستشعرات القاعة وبعيدًا عن الجزء الثابت.



عندما يمر عمود مغناطيسي عبر عنصر القاعة ، فإنه يستشعر التغيير في المجال المغناطيسي ويولد إشارة رقمية عالية أو منخفضة. تخبر هذه الإشارة السائق: "الآن هو القطب n" أو "الآن هو القطب s." وبهذه الطريقة ، يمكن للسائق تحديد الموضع الذي تدور فيه الدوار إليه ، ويقرر ما إذا كان سيتم تبديل الاتجاه الحالي للسماح للمحرك بالاستمرار في التشغيل بسلاسة.

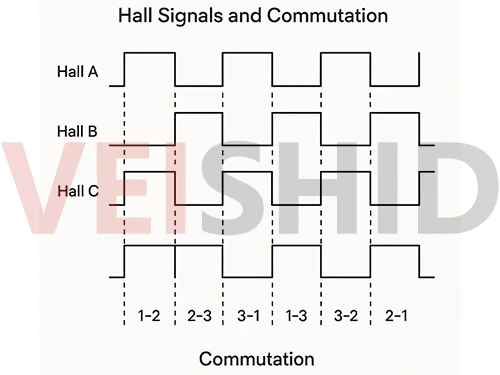

2. 120 درجة ترتيب من ثلاثة عناصر القاعة

من أجل الشعور بدقة بوضع الدوار ، يتم استخدام ثلاثة أجهزة استشعار في القاعة عادة ، وتثبيتها بالتساوي على الجزء الثابت ، بزاوية كهربائية تبلغ 120 درجة. لماذا ثلاثة؟ لأن اللف من ثلاث مراحل يتطلب ست مجموعات توصيل مختلفة لتحقيق تخفيف مستمر (أي السيطرة على تخفيف الستة خطوات).



كل مستشعر قاعة يخرج مستوى مرتفع أو منخفض. عندما يتم الجمع بين أجهزة الاستشعار الثلاثة معًا ، يتم تشكيل ست ولايات مختلفة.

A: 1 1 0 0 0 1

B: 0 1 1 1 0 0

C: 0 0 0 1 1 1

تتغير هذه المجموعات الست من الإشارات دوريًا ، وتوجيه السائق لتبديل الاتجاه الحالي بالتسلسل ، مما يؤدي إلى تدوير المحرك بشكل مستمر.



على الرغم من أن مستشعر القاعة صغير الحجم ، إلا أنه له تأثير حاسم على أداء المحرك بدون فرش. يمكن أن تؤدي طرق التثبيت غير الصحيحة أو الانحرافات الدقة إلى أخطاء تخفيف ، وسوء البدء ، وحتى شيخوخة المحرك المتسارعة. في هذا القسم ، سنقدم اعتبارات رئيسية في التطبيقات العملية من وجهات نظر زاوية التثبيت ، ودقة المحاذاة ، ومكافحة التداخل وانجراف درجة الحرارة.

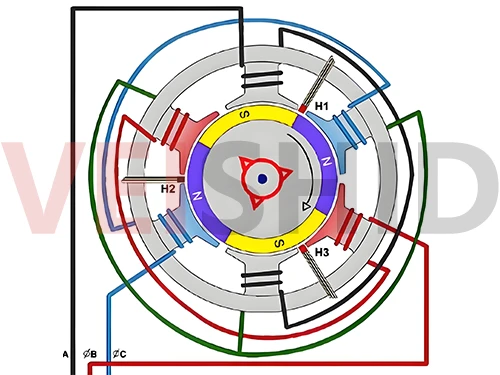

1. مقدمة لزاوية التثبيت

في المحركات بدون فرش ، تحدد زاوية تركيب مستشعر القاعة توقيت تحريضها للأعمدة المغناطيسية الدوار ، مما يؤثر بشكل مباشر على إيقاع التخفيف وكفاءة تشغيل المحرك. فيما يلي عدة زوايا ترتيب شائعة:



• 120 درجة ترتيب زاوية كهربائية

هذا هو الترتيب الأكثر شيوعًا ، حيث تم توزيع ثلاثة عناصر قاعة بالتساوي بزاوية كهربائية تبلغ 120 درجة. إنه مناسب لمعظم محركات DC بدون فرش من ثلاث مراحل وهو مطابقة طبيعية لمنطق التحكم في تخفيف الستة خطوات. له بنية متناظرة والتحكم البسيط ، وهو التكوين القياسي للمحركات الصناعية والمستهلك.



• 60 درجة ترتيب الزاوية الكهربائية

يستخدم ترتيب 60 درجة أيضًا في بعض الهياكل الحركية المحددة. يحتوي هذا الترتيب على إشارات كثيفة ومناسبة للاستخدام في المواقف التي تتطلب تردد استجابة عالي أو التحكم الدقيق ، ولكن لديه متطلبات أعلى على تصميم السائق وضعف التوافق. عند استخدامه ، تحتاج إلى تأكيد أن السائق يدعم منطق تخفيف 60 درجة.



• التصميم الميكانيكي (المادي)

في التثبيت الفعلي ، يتم تثبيت مستشعر القاعة وفقًا للزاوية المادية ، مثل الزاوية الميكانيكية 120 درجة. ومع ذلك ، نظرًا لوجود علاقة تحويل بين الزاوية الكهربائية والزاوية الميكانيكية (اعتمادًا على عدد أزواج القطب) ، يجب النظر في عدد أزواج القطب في المحرك أثناء التثبيت لتحويل الزاوية الميكانيكية بشكل صحيح إلى زاوية كهربائية. على سبيل المثال: في محرك القطب 4- ، فإن الزاوية الميكانيكية 360 درجة تعادل زاوية كهربائية 720 درجة.



• مجموعة متعددة القلعة (استشعار 360 درجة)

قد تستخدم التطبيقات المتقدمة عناصر قاعة متعددة في صفيف لتحقيق أخذ عينات من المجال المغناطيسي كثيف لأنظمة المؤازرة بدون فرش أو أنظمة تحديد المواقع الدقيقة. هذا النوع من الترتيب يمكن أن يحسن الدقة الزاوية ، لكن الهيكل معقد والتكلفة مرتفعة.



بغض النظر عن الترتيب الذي يتم اختياره ، من الضروري التأكد من أن إشارة القاعة يمكن أن تغطي بالكامل دائرة كاملة من دورة حركة الدوار وتتناسب مع تسلسل الطاقة لللف لضمان تشغيل فعال للمحرك.

2. أهمية دقة محاذاة تأثير القاعة

يجب مزامنة زاوية التثبيت لعنصر القاعة بصرامة مع منطق تخفيف اللف. إذا كان انحراف زاوية التثبيت أكبر من اللازم ، فسوف يتسبب ذلك في تطوير أو تأخير ، مما يسبب المشكلات التالية:

• يتناقص عزم الدوران المحرك وتصبح الكفاءة أقل ؛
• يتقلب التيار بعنف ، وزيادة الحرارة ؛
• يحدث التأتأة أو عدم الاستقرار أثناء بدء التشغيل.

لذلك ، في التثبيت الفعلي ، عادة ما يكون من الضروري مراقبة شكل موجة الإشارة من خلال تركيبات محاذاة خاصة أو ذبذبات وتنفيذ صقل زاوية لضمان أن تشير إشارات القاعة الثلاثة إلى اختلاف طور الزاوية الكهربائية القياسية 120 درجة.



3. مشكلات مكافحة التداخل والانجراف في درجة الحرارة

يقوم مستشعر القاعة بإخراج إشارة منخفضة المستوى ، والتي تتأثر بسهولة بالبيئة المحيطة. في نظام المحرك ، تجدر الإشارة إلى النقاط التالية لتحسين الموثوقية:

• EMI SHIELITING: يجب سلك خط الطاقة وخط القاعة بشكل منفصل ، باستخدام الكابلات المحمية والأساس ؛
• التصفية والتخزين المؤقت: يمكن إضافة دوائر التصفية أو رقائق مضادات التداخل إلى خط الإشارة لتقليل التشغيل الخاطئ ؛
• تصميم تعويض درجة الحرارة: حدد عناصر القاعة مع معامل انجراف درجة الحرارة المنخفضة ، أو تعويض عن التغيرات في درجة الحرارة من خلال البرامج لتحسين الاستقرار في ظل درجات حرارة عالية ومنخفضة.



من خلال المقدمة السابقة لأجهزة استشعار القاعة ، يمكننا أن نرى أن أجهزة استشعار القاعة تلعب دورًا مهمًا للغاية في محركات DC بدون فرش. تؤثر دقتها واستقرارها بشكل مباشر على كفاءة تخفيف المحرك ، وتشغيل الاستقرار وأداء التحكم العام. لذلك ، من المهم بشكل خاص اختيار الشركة المصنعة للمحركات بدون فرش ذات تقنية ناضجة وجودة موثوقة.



VSD هو مصنع يركز على البحث والتطوير وتصنيع محركات DC عالية الدقة، وقد تم التزامه منذ فترة طويلة بتحسين تقنية التحكم في القاعة وتكنولوجيا التخفيف الإلكترونية.منتجات محرك DC بدون فرش نقدمها تستخدم على نطاق واسع في معدات الأتمتة ، والروبوتات ، وأقفال الأبواب الذكية ، وأدوات الطاقة ، والمعدات الطبية وغيرها من الحقول.



لماذا تختار محرك VSD Brushless

1. دعم التخصيص العميق لتلبية الاحتياجات المتنوعة

سواء كان ذلك هو تخطيط موقع مستشعر القاعة أو حجم المحرك أو نطاق الجهد أو طريقة التثبيت الخاصة ، يدعم VSD خدمات التطوير المخصصة. يمكننا تخصيص حل محرك فريد من نوعه استنادًا إلى سيناريو التطبيق المحدد للعميل لضمان ملاءمة الأداء ، وتثبيت سهل ، وتوافق النظام.



2. ملايين الدولارات من الاستثمار السنوي للاستثمار في البحث والتطوير التكنولوجي المستمر

يستمر VSD في استثمار ملايين الدولارات في البحث والتطوير كل عام. لدينا فريق ذو خبرة من العشرات من المهندسين ، وأكبر موظفي البحث والتطوير لديهم خبرة لا تقل عن عشر سنوات في شركتنا. نحن نشجع بنشاط التصنيع الذكي والتصميم الرقمي للتأكد من أن منتجاتنا تحافظ دائمًا على المستوى الرائد في هذه الصناعة.



3. اختبار مصنع صارم لضمان استقرار المنتج وموثوقيته

كل محرك VSD بدون فرش سيترك المصنع سوف يمر بعملية اختبار شاملة ، بما في ذلك معايرة إشارة القاعة ، واكتشاف شكل الموجة ، وتقييم استقرار التشغيل ، واختبارات الشيخوخة ذات درجة الحرارة العالية والمنخفضة. نعتقد اعتقادا راسخا أن المنتجات الجيدة هي أساس التعاون المستمر بين الطرفين.



إذا كنت تبحث عن منتج محرك بدون فرش مع أداء موثوق به وتخصيص مرن ودعم فني كامل ، فيرجى اختيار VSD. نتطلع إلى توفير حل قوي لمشروعك.
