محرك المحور



محرك المحورهي تقنية تدمج المحرك الكهربائي ونظام الدفع ونظام الفرامل داخل محور واحد وتستخدم على نطاق واسع في السيارات الكهربائية. بالمقارنة مع المركبات التقليدية، فإنه يزيل التوصيلات الميكانيكية المعقدة مثل عمود الإدارة، نصف العمود ومفصل التوجيه، مما يجعل نظام النقل أكثر إيجازًا. ومن خلال هذا التبسيط، فإنه لا يحسن كفاءة ناقل الحركة بشكل كبير فحسب، بل يوفر أيضًا مساحة داخلية قيمة، مما يوفر المزيد من المرونة لتصميم السيارة والتعامل معها.



لقد مر تطوير المحرك المحوري بثلاث مراحل رئيسية: الأصل والاختراق التكنولوجي والتطبيق الواسع. يمكن إرجاع هذا المفهوم إلى نهاية القرن التاسع عشر. حوالي عام 1890، تم تسجيل أول براءات اختراع للمحركات المحورية في كل من تكوينات الدفع المباشر والتباطؤ، مما وضع الأساس. مع تطور صناعة السيارات الكهربائية، يستمر المحرك المحوري في اختراق عنق الزجاجة الفني، ويحقق تدريجيًا تصميمًا فعالاً وصغير الحجم وذكيًا، والذي أصبح الآن أحد تقنيات القيادة المهمة في مجال السيارات الكهربائية.





يمكن تقسيم المحركات المحورية إلى عدة أنواع اعتمادًا على بنائها ومبدأ عملها.



1. مقسمة على هيكل المحرك

محرك محور الدوار الداخلي: يتميز المحرك الدوار الداخلي بسرعة عالية وكثافة طاقة عالية وحجم صغير ووزن خفيف. يتم تضخيم عزم الدوران الناتج من خلال هيكل التباطؤ، ولكن تصميمه معقد، والتشحيم صعب، وتآكل التروس سريع، وليس من السهل تبديد الحرارة، والضوضاء كبيرة، لذلك فهو أقل استخدامًا في التطبيقات العملية.



محرك محور الدوار الخارجي: يتميز المحرك الدوار الخارجي بخصائص السرعة المنخفضة وعزم الدوران العالي، ولا حاجة لإبطاء الآلية، وهيكل بسيط نسبيًا، وسلسلة نقل أقل، وكفاءة عالية. ومع ذلك، فإن حجمها ووزنها كبيران، وتنخفض كفاءتها بسرعة تحت الأحمال العالية، كما أن قدرة الكبح الكهربائي صغيرة، مما يتطلب أنظمة فرامل ميكانيكية إضافية. في الوقت الحاضر، حققت بعض الشركات الإنتاج الضخم لمحرك المحور الدوار الخارجي.



2. حسب اتجاه المجال المغناطيسي

محرك محوري للمجال المغناطيسي: هذا المحرك صغير الحجم، وتصميم الجزء الثابت يتمتع بقدر كبير من المرونة، وقادر على توفير كثافة عزم دوران عالية. ومع ذلك، فإن تكنولوجيا التحكم صعبة ومكلفة نسبيا.



محرك المحور المغناطيسي الشعاعي: التكنولوجيا ناضجة نسبيًا، وتصميم الجزء الثابت بسيط نسبيًا، ويستخدم على نطاق واسع في سوق السيارات. على الرغم من أن أداء كفاءته ممتاز، إلا أن كثافة عزم الدوران منخفضة نسبيًا.



3. تقسيم حسب نوع المحرك

محرك محور المغناطيس الدائم: استخدام مواد المغناطيس الدائم الفعالة، ذات كثافة الطاقة العالية والكفاءة، وتستخدم على نطاق واسع في السيارات الكهربائية. هيكلها البسيط وسرعة الاستجابة السريعة يجعلها مناسبة للسيناريوهات التي تتطلب تسارعًا سريعًا وتحكمًا دقيقًا.



محرك المحور غير المتزامن: يتمتع هذا المحرك بمتانة وثبات قويين، ومناسب لبعض التطبيقات التي تتطلب موثوقية عالية. على الرغم من أن كفاءتها أقل قليلاً من كفاءة المحركات ذات المغناطيس الدائم، إلا أنها تتمتع بمزايا أكثر من حيث التكلفة والتصنيع.



محرك محور التردد المتغير: هيكل بسيط ومتين وسهل التحكم ومناسب للحاجة إلى مناسبات إخراج عزم الدوران العالي. ومع ذلك، فإن اهتزاز وضوضاء محركات الممانعة المبدلة كبيران، وعادة ما يحتاج التصميم إلى تحسين لتقليل هذه التأثيرات.



4. التقسيم حسب وضع القيادة

محرك مباشر: المحرك يقود العجلة مباشرة، بدون آلية النقل المتوسطة، هيكل بسيط، فقدان أقل للطاقة، كفاءة عالية. تعمل هذه الطريقة على تقليل سلسلة النقل الميكانيكي وتكون مناسبة لتصميمات المركبات ذات الكفاءة المنخفضة والصيانة المنخفضة.



محرك التباطؤ: يتم تضخيم عزم الدوران الناتج للمحرك بواسطة آلية التباطؤ للتطبيقات التي تتطلب عزم دوران أعلى. على الرغم من أنه يضيف تعقيدًا، إلا أنه يمكن أن يوفر قوة قيادة أكبر عند السرعات المنخفضة وهو مناسب للمركبات الأثقل أو التي تتطلب المزيد من الدفع.



تم استخدام محرك المحور، باعتباره تقنية متقدمة تدمج المحرك وناقل الحركة ونظام الكبح، على نطاق واسع في العديد من المجالات بسبب كفاءته العالية وخصائصه المدمجة.



1. المركبات الكهربائية

المحرك المحوري بارز بشكل خاص في السيارات الكهربائية. إنه يزيل نظام الدفع المعقد ويجعل التصميم الداخلي أكثر مرونة. بسبب غياب المكونات الميكانيكية مثل عمود الإدارة، يتم تقليل وزن السيارة، وتحسين كفاءة نقل الطاقة، وتحسن نطاق القيادة بشكل كبير. في المستقبل، مع توسع سوق السيارات الكهربائية، فإن تطبيقه في السيارات الكهربائية المتوسطة والعالية له آفاق واسعة.



2. الدراجات الكهربائية

في الدراجات الإلكترونية، يتم اعتماد المحركات المحورية على نطاق واسع نظرًا لمزايا البناء المدمج والصيانة المنخفضة وناقل الحركة الفعال. بالمقارنة مع أنظمة قيادة المحرك التقليدية، يمكن للمحرك المحوري أن يوفر خرج طاقة أكثر استقرارًا، مما يجعل الرحلة أكثر سلاسة وأقل ضوضاء. ومع تزايد الطلب على التنقل في المناطق الحضرية، فإنها ستستمر في احتلال مكانة مهمة في مجال الدراجات الكهربائية.



3. الدراجات النارية الكهربائية

يمكن للدراجات النارية الكهربائية التي تستخدم المحرك المحوري تحقيق تسارع فوري أكبر، مع تقليل آلية النقل المعقدة للدراجات النارية التقليدية. نظرًا لانتاج عزم الدوران المستقر، أصبحت قيادة الدراجة النارية الكهربائية أكثر راحة واستجابة سريعة للطاقة، تدريجيًا مخطط قيادة مهم للدراجات النارية الكهربائية.



4. سكوتر كهربائي

تُفضل الدراجات البخارية الكهربائية بسبب سهولة حملها ومرونتها، كما يعمل المحرك المحوري على تبسيط هيكل الجسم وتقليل فقدان الطاقة وتحسين القدرة على التحمل من خلال توفير محرك طاقة مباشر للدراجات البخارية. كما أن حجمها الصغير وخصائص الوزن الخفيف تتناسب تمامًا مع متطلبات التصميم خفيف الوزن للدراجات الكهربائية، ومن المتوقع أن يكون هناك نطاق أوسع من التطبيقات في هذا المجال في المستقبل.



5. أجهزة اللياقة البدنية -- آلة بيضاوية

في مجال معدات اللياقة البدنية، مثل الآلات البيضاوية، يمكن استخدام المحركات المحورية لتوفير مقاومة مستقرة ومتحكم فيها. إن تشغيلها السلس، والضوضاء المنخفضة، وبسبب الهيكل المدمج لا يتطلب صيانة متكررة، مما يجعلها مناسبة جدًا لتطبيقات معدات اللياقة البدنية المنزلية والتجارية.

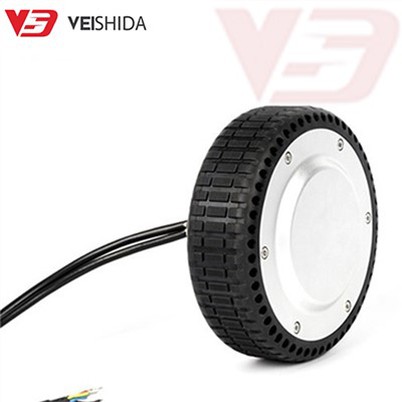

6. روبوتات النقل

يتزايد تدريجيًا تطبيق المحرك المحوري في روبوتات النقل الآلي. تتطلب هذه الروبوتات قدرة مرنة على المناورة وأنظمة قيادة محركة فعالة للتكيف مع الأحمال المختلفة والمتطلبات البيئية. نظرًا لعزم الدوران العالي وخصائص الصيانة المنخفضة، يمكن لروبوتات النقل إكمال المهام بكفاءة مثل المناولة والتوزيع. مع تقدم أتمتة الخدمات اللوجستية، سيتم توسيع تطبيق محرك المحور في هذا المجال.



يعد المحرك المحوري طريقة عمل بسيطة وفعالة نسبيًا، مما يبسط إلى حد كبير نظام الدفع المعقد للمركبة التقليدية.



1. التيارات الكهربائية تخلق مجالات مغناطيسية

عند تشغيل الطاقة، يتدفق التيار إلى ملفات المحرك، مما يخلق مجالًا مغناطيسيًا. يتفاعل هذا المجال مع المغناطيس الدائم الموجود على الدوار، مما يخلق عزم الدوران الذي يدفع الدوار إلى الدوران. نظرًا لأن محرك المحور مصمم ليدمج المحرك مباشرة داخل العجلة، فإن عزم الدوران هذا يمكن أن يعمل مباشرة على العجلة لبدء تحرك السيارة.



2. نقل عزم الدوران مع الدفع بالعجلات

وينتقل دوران الدوار مباشرة إلى العجلات عبر ناقل الحركة، مثل الترس أو السلسلة، مما يدفع السيارة إلى الأمام. بالمقارنة مع المركبات التقليدية التي تعتمد على القوابض وناقل الحركة وأعمدة القيادة، فإن المحركات المحورية تتجاهل هذه الهياكل الميكانيكية المعقدة وتبسط تصميم السيارة. فهو لا يجعل السيارة أخف وزنًا ويوفر المساحة فحسب، بل يعمل أيضًا على تحسين كفاءة نقل الطاقة.



3. تعديل وحدة التحكم والتحكم الدقيق

وحدة التحكم في محرك المحور قادرة على ضبط حجم وتدفق التيار بدقة للتحكم في سرعة المحرك وتوجيهه. ومن خلال ضبط التيار، يمكن للمركبة التسارع أو التباطؤ أو الحفاظ على سرعة ثابتة وفقًا لاحتياجات السائق. يتيح ذلك للمركبات مثل الدراجات الكهربائية توفير تجربة قيادة سلسة وفعالة لظروف الطريق المختلفة واحتياجات الركوب.



1. قياس سرعة المحرك

عند قياس سرعة المحرك، عادة ما يتم استخدام مقياس سرعة الدوران أو مقياس سرعة الدوران بالليزر. قم بتوصيل مقياس سرعة الدوران بالعمود الدوار للمحرك المحوري وحدد سرعة خرج المحرك عن طريق قياس عدد دوراته في الدقيقة (RPM). بالإضافة إلى ذلك، يمكن أيضًا استخدام إشارة الخرج الخاصة بوحدة تحكم محرك المحور لمراقبة السرعة بشكل أكثر دقة من خلال تحليل البيانات في الوقت الفعلي من خلال البرنامج. يساعد قياس السرعة في الحكم على استجابة المحرك في ظل ظروف التشغيل المختلفة ومعايرة نطاقات السرعة القصوى والدنيا.



2. قياس عزم المحرك

يمكن قياس عزم دوران المحرك المحوري باستخدام مستشعر عزم الدوران، والذي يتم تثبيته عادةً عند مخرج المحرك. يمكن لمستشعر عزم الدوران اكتشاف خرج عزم الدوران للمحرك تحت أحمال مختلفة لتحديد قدرة خرج الطاقة. بالإضافة إلى ذلك، من خلال مراقبة التيار (التيار يتناسب مع عزم الدوران)، يمكن أيضًا قياس وتقييم أداء عزم دوران المحرك بشكل غير مباشر. تساعد هذه البيانات في تحديد ما إذا كان المحرك يمكنه توفير قوة دافعة كافية لتلبية متطلبات الركوب.



3. الاختبار الشامل للأداء الحركي

عادة ما يتم إجراء اختبار الأداء الشامل على المنصة التجريبية، وذلك بشكل رئيسي لاختبار كفاءة المحرك، وإخراج الطاقة، واستهلاك الطاقة وارتفاع درجة الحرارة وغيرها من المؤشرات. أثناء الاختبار، يمكن محاكاة ظروف العمل المختلفة للمحرك قيد الاستخدام الفعلي (مثل السرعات والأحمال المختلفة)، ويتم تسجيل المعلمات المختلفة لتقييم أدائه العام. تشتمل عناصر الاختبار الشائعة على اختبار الطاقة القصوى، واختبار الكفاءة، واختبار أداء تبديد الحرارة، واختبار ثبات التشغيل على المدى الطويل، وما إلى ذلك، لضمان أن المحرك يلبي متطلبات الاستخدام في مؤشرات الأداء المختلفة.



4. التحقق من العطل الداخلي للمحرك

يشمل فحص الأعطال الداخلية للمحرك بشكل أساسي ماس كهربائى للملف، وخطأ اللف، وتآكل المحمل، وخطأ جهاز التحكم. من الممكن عادةً التحقق مما إذا كان الملف طبيعيًا عن طريق قياس المقاومة؛ يمكن أيضًا استخدام أدوات تشخيص الأعطال الحركية، مثل محللات الطيف، للكشف عن الأعطال الكهربائية والميكانيكية المحتملة. بالإضافة إلى ذلك، من خلال اختبار الضوضاء ومراقبة درجة الحرارة، من الممكن أيضًا معرفة ما إذا كانت هناك ظروف غير طبيعية داخل المحرك. تساعد عمليات فحص الأخطاء المنتظمة على اكتشاف المشكلات مبكرًا وإطالة عمر خدمة المحرك.



يُظهر المحرك المحوري، مدفوعًا بالابتكار والتعاون الاستراتيجي في صناعة السيارات الكهربائية، زخمًا قويًا للنمو ولديه إمكانات كبيرة للتطوير المستقبلي. كتقنية قيادة متكاملة، يتم التعرف على المحرك المحوري تدريجيًا من قبل المزيد من الشركات ويتم الترويج له ليتم تطبيقه في مجالات مختلفة نظرًا لكفاءته ومزاياه الهيكلية.



1. التوسع في التطبيقات والتصميم المبتكر للسيارات الكهربائية

لقد أتاح تطوير السيارات الكهربائية مساحة كبيرة لابتكار المحركات المحورية. تستفيد بعض الشركات بشكل فعال من التصاميم المتقدمة مثل هيكل التدفق الشعاعي ثنائي الدوار لتحقيق اختراقات تكنولوجية في السيارات الكهربائية. ومن المتوقع أن يحقق هذا التصميم إنتاجًا أعلى لعزم الدوران وكفاءة في استخدام الطاقة، بحيث يمكن للسيارات الكهربائية الحصول على دعم قيادة أكثر استقرارًا وفعالية. مع زيادة تحسين التكنولوجيا وتحسين التحكم في التكاليف، فإن تطبيق المحرك المحوري في السيارات الكهربائية سيسرع من التوسع ويعزز تحسين أداء السيارات الكهربائية.



2. النمو السريع لسوق أمريكا الشمالية

بفضل التطور السريع للسيارات الكهربائية، من المتوقع أن يشهد سوق أمريكا الشمالية أسرع نمو في الطلب على المحركات المحورية في السنوات القادمة. على وجه الخصوص، مدفوعًا بالطلب على نقل الطاقة الخفيف والفعال، من المتوقع أن يصبح سوق أمريكا الشمالية بمثابة أرض مرتفعة جديدة لتطوير المحرك المحوري. ومع التحسين المستمر لدعم السياسات والبنية التحتية ذات الصلة، سيتم إطلاق إمكانات السوق في أمريكا الشمالية بشكل أكبر، وستلعب دورًا مثاليًا للترويج العالمي.



3. توسيع التطبيقات عبر الصناعة

لم يؤد التطور التكنولوجي للمحرك المحوري إلى تعزيز تقدم صناعة السيارات الكهربائية فحسب، بل ظهر أيضًا تدريجيًا في الصناعات الأخرى. على سبيل المثال، بعد أشهر من البحث والتطوير، أطلقت VSD المحرك المحوري، والذي يستخدم في معدات اللياقة البدنية مثل الآلات البيضاوية. يوفر هذا التطبيق حل قيادة أكثر سلاسة وهدوءًا وكفاءة لمعدات اللياقة البدنية، مما يوضح إمكاناته لمجموعة واسعة من التطبيقات في المجالات الناشئة مثل المعدات الرياضية والأجهزة المحمولة الذكية والروبوتات.



4. الآفاق المستقبلية

ومع نضج تكنولوجيا المحركات المحورية ومواصلة خفض تكاليف التصنيع، سيتم توسيع نطاق تطبيقاتها بشكل أكبر في المستقبل، ليغطي مجموعة متنوعة من السيناريوهات بدءًا من المركبات الذكية وحتى الأجهزة المنزلية. إلى جانب أنظمة التحكم الأكثر ذكاءً والمواد عالية الأداء، سيصبح المحرك المحوري تدريجيًا تكنولوجيا الدفع الأساسية في مجموعة متنوعة من المنتجات المبتكرة، مما يساهم في مستقبل ذكي وصديق للبيئة وفعال.
