محرك بتيار مستمر بدون فرش عالي الطاقة

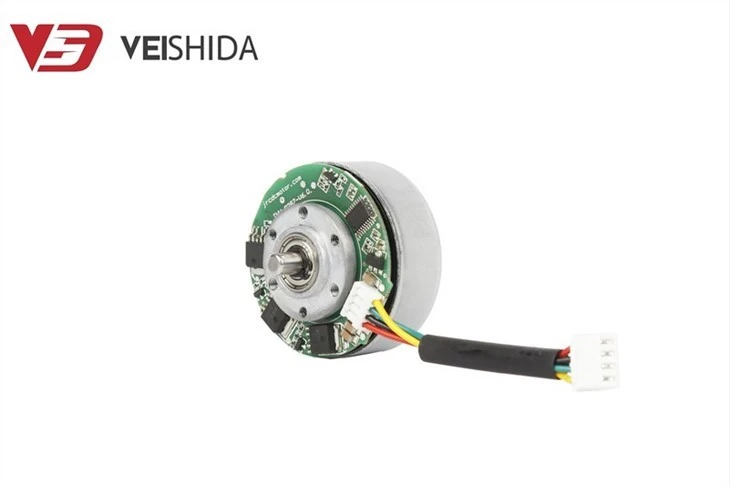

VBL-4321 هو محرك دوار خارجي عالي الأداء بدون فرش تم تطويره بواسطة Weishida، مع عدد من الميزات والأداء الممتاز. يستخدم المحرك تقنية التحكم الرقمي المتطورة، والتي توفر فوائد العمر الطويل، والاستقرار الممتاز، والموثوقية الكبيرة. إن ميزاته المتكاملة للغاية، والتي تتضمن حماية مدمجة لدرجة الحرارة، وردود الفعل للسرعة، والتحكم في المحرك، لا تقلل من حجم المحرك فحسب، بل تزيد أيضًا من استقرار النظام وسلامته بشكل كبير. يتميز المحرك بتصميم فعال لمحمل البلاط المنزلق الذي قد يقلل الاحتكاك أثناء الدوران الميكانيكي ويضمن استقرار النظام وطول عمره طوال الوقت. محرك بتيار مستمر بدون فرش عالي الطاقة يقع الدوار خارج المحرك بينما الجزء الثابت بالداخل. يتميز هذا الهيكل بسرعة أعلى وعزم دوران أكبر وثبات حراري أفضل مقارنة بالمحركات التقليدية بدون فرش. وهو يتألف من عمود المحرك، الدوار، الجزء الثابت وجهاز التحكم الإلكتروني.

يشكل الدوار والجزء الثابت المكونين الرئيسيين للمحرك الدوار الخارجي بدون فرش. مجموعة من المغناطيسات الدائمة المغناطيسية القوية المثبتة على الدوار الأسطواني الخارجي تشكل الدوار. ألف ملف، مثبتة على الجزء الثابت الأسطواني الداخلي، تشكل الجزء الثابت. قد يدور الجزء المتحرك داخل الجزء الثابت بسبب وجود مساحة معينة بينهما. إن إنشاء عزم الدوران بين التيار ودوران المجال المغناطيسي هو الفكرة الأساسية في العمل. يتم إنشاء مجال مغناطيسي يتفاعل مع المغناطيس الدائم الموجود على الجزء الدوار عندما يتدفق التيار عبر ملف الجزء الثابت. تستخدم المحركات بدون فرش ذات قوة دوارة خارجية تصميمًا بدوار خارجي يوفر دورانًا سلسًا ومستقرًا. هذه المحركات قادرة على تحقيق عزم دوران أعلى من تصميمات الدوار الداخلي ذات الحجم المماثل. إن القصور الذاتي العالي الذي تنتجه المحركات الدوارة الخارجية يجعلها مثالية للتطبيقات التي تتطلب ضوضاء أقل وأداء موثوقًا عند السرعات المنخفضة.

إنها مصنوعة من مواد عالية القوة ومجهزة بأحدث التقنيات المغناطيسية، مما يمنحها كفاءة عالية وانخفاض مستوى الضجيج عند التشغيل. يدور الجزء المتحرك عبر مجال مغناطيسي دون الحاجة إلى لمس الجزء الثابت، لذلك يُعرف أيضًا باسم "المحرك غير التلامسي". يمكنه نقل الطاقة بشكل أكثر كفاءة وتحمل الأحمال الأعلى.

جهاز تشفير Hall هو جهاز استشعار يستخدم التحويل الكهرومغناطيسي لتغيير الإزاحة الهندسية الميكانيكية على محور الإخراج إلى نبضة أو رقم رقمي. وهي مكونة من عنصر Hall وقرص رمز Hall أو الحلقة المغناطيسية. يتم توزيع قرص كود هول بالتساوي حول لوحة دائرية ذات أقطاب مغناطيسية مميزة لها قطر معين.

وصف المنتج

على عكس المحركات المصقولة، تسمح لك المحركات بدون فرش بضبط شكل موجة طاقة الإدخال (الجهد والتيار) للملف الثابت بمرونة عندما تعرف موضع العضو الدوار، أو اتصال الموضع بين المغناطيس الدائم وملف الجزء الثابت. وبعبارة أخرى، يجب أن تتزامن مواقع الدوار وملف الإثارة. التوقيت المثالي لتغذية شكل موجة الطاقة إلى ملف المحرك هو عندما يتزامن الموضعان. هناك احتمال أن يكون التوجيه الفعلي للمحرك مختلفًا تمامًا عما كان متوقعًا إذا لم تتطابق المواضع عند نقاط بداية مختلفة. ونتيجة لذلك، فمن الأهمية بمكان للكشف عن موقف الدوار.

يتم استخدام المستشعر للكشف عن موضع الدوار، كما تتنوع طرق الكشف
الكشف المباشر عن موضع الدوار باستخدام عنصر Hall (المعروف أيضًا باسم مستشعر Hall)
استخدام طريقة التشفير (النوع الكهروضوئي، نوع التحلل).
طريقة تقدير الموضع للكشف عن التيار الكهربائي
طريقة تقدير الموضع للكشف عن القوة الدافعة الكهربائية العكسية المتولدة أثناء دوران المحرك

1. محرك الدوار الخارجي يدور خارجيا. عادةً، يكون جزء الملف غير يدور بينما الجزء الفولاذي المغناطيسي المدمج يدور.
2. تبديد الحرارة أفضل، والصيانة سهلة، لكن المحرك الدوار الداخلي يتطلب صيانة صعبة ومن الصعب تدوير الملف الداخلي.
3. في حين أن المحرك الدوار الخارجي هو العكس تمامًا، فإن القصور الذاتي الدوراني أكبر من القصور الذاتي للدوار الداخلي.
4. يستخدم بشكل نموذجي للدفاعات، مما يوفر تبريدًا فعالاً.
5. إن عزم دوران المحرك الدوار الداخلي يكون أكثر ليونة وأصغر بشكل هامشي، في حين أن عزم الدوران الخارجي أقوى وأصعب.

ملف الشركة

Weishida هي شركة متخصصة في تصنيع المحركات الصغيرة في Shenzhen، الصين. توفر شركتنا بشكل أساسي محرك فرشاة DC، محرك DC بدون فرش، محرك التباطؤ، محرك الكوب المجوف والمضخة الصغيرة وغيرها من منتجات الخطوط المتطورة. يمكن إنتاج أكثر من 50 مليون وحدة سنويًا. نحن نقدم مجموعة متنوعة من المحركات للعملاء في جميع أنحاء العالم. يتم تصدير المنتجات إلى الولايات المتحدة وألمانيا وسويسرا والدنمارك والسويد وفرنسا وإيطاليا والمملكة المتحدة وإسرائيل وأكثر من ثلاثين دولة ومنطقة أخرى. يتم استخدامها على نطاق واسع في الأتمتة، والروبوتات، والمنسوجات، والطباعة، والتغليف، والمعدات الطبية، والخدمات اللوجستية، والاتصالات، والأجهزة المنزلية، والسيارات، من بين الصناعات الأخرى. في قلب تطورنا يوجد فريق هندسي محترف يتكون من خبراء الصناعة في مجال التصميم وهندسة التطبيقات. جميع المنتجات تلبي معايير RoHS وشهادة CE. تلتزم الشركة بالجودة والابتكار والمسؤولية الاجتماعية لمفهوم تطوير الشركة، وتواصل تزويد العملاء العالميين بتصنيع محركات التحكم الاحترافية وخدمات البحث والتطوير.

1. نحن نستخدم إدارة شاملة لمراقبة الجودة في جميع جوانب أعمالنا، بدءًا من إنشاء المنتجات والبحث وحتى المبيعات، لضمان استفادة كل عميل من السلع والخدمات عالية الجودة.
2. قادر على تقديم المساعدة والحلول الفنية المتخصصة للعملاء، مما يمكنهم من الاستفادة من خدمات أكثر عملية وفعالية.
3. باستمرار في طليعة الصناعة، يتم تحديث وتحسين التكنولوجيا والمعدات. تتمتع أدواتنا وتقنياتنا بجميع التراخيص والشهادات اللازمة.


صناعة التبريد
صناعة أجهزة تنقية
الصناعة الكهربائية التجارية
أدوات التجميل الطبية
صناعة الاتصالات

1. في مجال الروبوت، يمكن استخدام المحرك بدون فرش مع التشفير في تخطيط المسار والتحكم في الحركة واكتشاف الموقع والتطبيقات الأخرى. من خلال وظيفة التحكم الدقيق واكتشاف الموقع للمحرك، يمكن للروبوت تحقيق دقة عالية في الحركة والتحكم في الحركة، وذلك لتحسين دقة التشغيل وتأثير الروبوت.
2. في مجال التحكم الآلي، يمكن استخدام المحرك بدون فرش مع جهاز التشفير للتحكم تلقائيًا في الموضع والتحكم في السرعة في النظام، مثل موضع الجهاز وسرعته، لتحقيق عملية الإنتاج التلقائي وتحسين كفاءة الإنتاج والجودة.

الحزمة والشحن

اتصل بالمورد للتفاوض على تفاصيل الشحن. استمتع بضمان الإرسال في الوقت المحدد

قسط

يمكن استبدال المنتجات مجانًا بموجب شروط خلال شهر واحد بعد البيع، بشرط عدم حدوث ضرر صناعي. نحن ندفع ثمن الشحن للسوق المحلية.

التعليمات

هل مستشعر الموضع مهم في مسألة المحرك؟

يتم إنتاج عزم الدوران في المحرك من خلال التيار الذي يمر عبر عضو الإنتاج نتيجة للتدفق المغناطيسي للدوار الذي يعبر عضو الإنتاج المتسلسل. لذلك، يجب تجنب التداخل مع التدفق المغناطيسي Φ a قدر الإمكان عندما يتولد التدفق المغناطيسي Φ بواسطة التيار الكهربائي المتدفق عبر عضو الإنتاج. سيسمح ذلك لمستشعر الموضع بالكشف الدقيق عن التدفق المغناطيسي Φ g للدوار أثناء الدوران. وبالتالي، فإن أهم شيء يجب مراعاته أثناء تصميم تخطيط مستشعر موضع المحرك بدون فرش هو كيفية تقليل خطأ اكتشاف مستشعر الموضع.
