VEC -19 mm series motors - 6 v/12v/24V



الVEC -19 mm series motorssاستخدم تقنية DC DC المتقدمة لتوفير قوة دافعة ممتازة لمختلف الروبوتات الذكية ومعدات الاختبار الطبي والتطبيقات الراقية الأخرى. تشتهر هذه السلسلة من المنتجات بحجمها المدمج والاستجابة الديناميكية العالية للغاية. إلى جانب تقنية التصنيع الدقيقة والحبوب عالية الجودة ، فإنه يضمن تشغيلًا مستقرًا طويل الأجل ، منخفض الضوضاء ومنخفضة الاهتزاز ، مما يؤدي إلى تحسين الكفاءة الكلية للنظام.



التصميم العالمي والمزايا الهيكلية

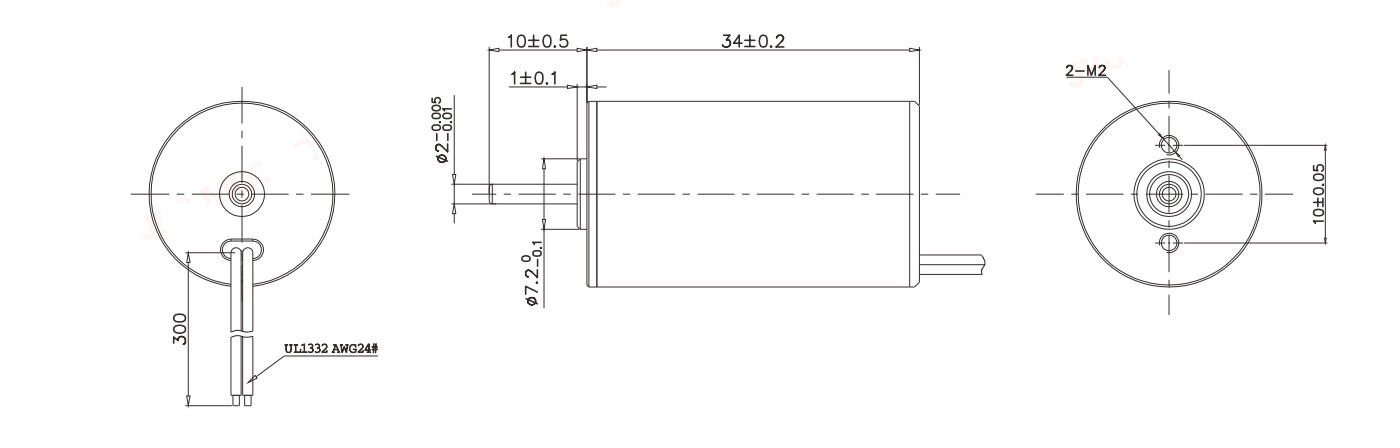

جميع محركات سلسلة VEC {0}} mm لها قطر محرك قدره 19 مم ، مع 3 0 0mm reporting leads (باستخدام UL1332 AWG24#) ، وتوفير حماية كاملة للاتصال الموثوق بين الأجهزة. في تصميم المحرك ، يبلغ طول الحامل الممتد 10 مم ± 0.5 مم ويبلغ قطر الحمل 2 مم ± 0.01 مم. لا يساعد هذا الهيكل المدمج والدقيق في تقليل الجمود واستهلاك الطاقة فحسب ، بل يضمن أيضًا الاستقرار الحراري والاستجابة الميكانيكية الممتازة بسرعات عالية.



سلسلة المنتجات المفصلة

السلسلة ٪ 7b ٪ 7 ٪ 7 d EC1930

يبلغ طول طراز EC1930 طول جسم محرك 30 مم ومصمم لتطبيقات الخفيفة. يوفر ثلاث أوضاع عمل لتلبية متطلبات الأداء المختلفة:

المعلمة 1: عند 5 ~ 7V (6V الاسمية) ، يخرج المحرك قوة مصنفة قدرها 7.7W ، وعزم دوران يبلغ 7.5 مللي ثانية وسرعة 10 ، 000 rpm ، وله إشارة محرك مدمجة مناسبة للمعدات التي تتطلب انخفاض الجهد والكفاءة العالية ؛



المعلمة 2: تحت حالة 10 ~ 16V (12V الاسمية) ، يتم زيادة الناتج المقنن إلى 11.6W ، ويتم الحفاظ على عزم الدور يتبنى الإخراج إشارة مستشعر القاعة لتحقيق تحكم دقيق ؛



المعلمة 3: عند التشغيل عند 22 ~ 26V (24V الاسمية) ، يتم زيادة الإخراج المقنن إلى 15.4W ، مع الحفاظ على عزم الدوران 7.5 M.NM ، والسرعة تصل إلى 20 ، 000 rpm. يتحقق التحكم في الحلقة المغلقة أيضًا من خلال إشارة القاعة.



السلسلة ٪ 7b ٪ 7b0٪ 7d ٪ 7d EC1935

يبلغ طول محرك EC1935 35 مم وهو مناسب للمعدات متوسطة الحجم مع متطلبات عزم الدوران الأعلى:

المعلمة 1: عند 5 ~ 7V (6V الاسمية) ، تكون الطاقة المقدرة للإخراج هي 7W ، وعزم الدوران هو 9 ملايين ، والسرعة 7،600 دورة في الدقيقة ، وتضمن إشارة محرك مدمجة التشغيل البسيط ؛



المعلمة 2: تحت حالة 10 ~ 16V (12V الاسمية) ، يتم زيادة القدرة المقدرة للإخراج إلى 13.8W ، يتم الحفاظ على عزم الدوران عند 9 ملايين متر ، ويتم زيادة السرعة إلى 15 ، 000 rpm ، و RPM ، و RPM ، يتم استخدام إشارة القاعة لتحسين دقة التحكم ؛



المعلمة 3: في 22 ~ 26V (24V الاسمية) ، يصل الإخراج المقنن إلى 18.5 واط ، ويتم الحفاظ على عزم الدوران في 9 ملايين متر ، والسرعة 20 ، 000 rpm ، ويتم تحقيق التحكم الدقيق في التغذية المرتدة من خلال القاعة مستشعر.



السلسلة ٪ 7b ٪ 7b0٪ 7d ٪ 7d EC1946

يبلغ طول محرك EC1946 طوله 46 مم وهو الأقوى في هذه السلسلة. وهي مصممة للتطبيقات التي تتطلب طاقة عالية وعزم دوران عالي:

المعلمة 1: تحت 5 ~ 7V (الاسمية 6V) ، تكون الطاقة المقدرة للإخراج 9.2W ، وعزم الدوران هو 10 مللي نوم ، والسرعة هي 9 ، 000 rpm ، وإشارة محرك مدمجة تجعل العملية أسهل ؛



المعلمة 2: عند التشغيل عند 10 ~ 14V (12V الاسمية) ، يتم زيادة الناتج المقنن إلى 15.4W ، يبقى عزم الدوران عند 10 ملايين متر ، ويتم زيادة السرعة إلى 15 ، 000 rpm ، وإشارة القاعة يستخدم لضمان دقة النظام.



المعلمة 3: في 22 ~ 26V (24V الاسمية) ، يصل الناتج المقنن إلى 25.7W ، وعزم الدوران مستقر عند 10 ملايين متر ، والسرعة تصل إلى 25 ، 000 rpm ، وإشارة التحكم الدقيقة هي الإخراج من خلال مستشعر القاعة ، وهو مناسب للتطبيقات عالية الأداء.



مزايا المنتج

الاستجابة السريعة والتحكم عالي الدقة

تتبنى Series Motors تصميم DC DC بدون فرش وإشارة مستشعر القاعة لتحقيق سرعة استجابة سريعة للغاية وتحديد المواقع الدقيقة للسرعة ، مما يوفر تحكمًا دقيقًا لمختلف الأجهزة الذكية.



انخفاض الضوضاء وتشغيل الاهتزاز المنخفض

تجعل تكنولوجيا التصنيع المتقدمة والحبوب عالية الجودة الكرات المحرك منخفضًا للغاية واهتزازًا طفيفًا أثناء التشغيل ، وهو مناسب بشكل خاص لمجالات التطبيق مثل التصوير الطبي والروبوتات الذكية التي تتطلب ثباتًا كبيرًا للغاية.



ميزات عالية الأداء وتوفير الطاقة

تحقق محركات سلسلة VEC -19 mm إخراجًا عالي الكفاءة في فولتية مختلفة من خلال أوضاع عمل متعددة ، والتي لا يمكن أن تلبي احتياجات الأجهزة المنخفضة فحسب ، بل تحافظ أيضًا على أداء ممتاز في تطبيقات التحميل العالي وتقليل الطاقة بشكل عام استهلاك.



مضغوط وخفيف الوزن ومتوافق للغاية

يجعل الحجم المدمج والتصميم خفيف الوزن المحرك سهلاً للتضمين في العديد من الأجهزة المحمولة والحيوية. يضمن قيادة الإخراج الطويل الاتصال المرن بين الأجهزة وراحة تكامل النظام.



حياة طويلة وموثوقية عالية

يضمن استخدام المواد عالية الجودة وحامل الكرة الدقيق أن المحرك يمكن أن يحافظ على أداء ممتاز خلال عملية طويلة الأجل وعالية التردد ، مما يمتد بشكل كبير من عمر خدمة المعدات.



مجالات التطبيق

تستخدم VEC -19 mm Series Motorss على نطاق واسع في مختلف الحقول بسبب أدائها الممتاز وأنماط العمل المتنوعة. يتوسع نطاق تطبيقهم باستمرار ، بما في ذلك على سبيل المثال لا الحصر:

الخدمة الذكية والروبوتات الصناعية: توفير التحكم عالي الدقة في القيادة ودعم الطاقة الموثوق به في روبوتات الخدمة الذكية والروبوتات الطبية والروبوتات العسكرية.



معدات الاختبار والتصوير الطبي: ينطبق على معدات التصوير الطبي وأدوات الاختبار الطبي ، مع التأكد من أن الجهاز يعمل بشكل ثابت وضوضاء منخفضة أثناء التشخيص العالي الدقة.



الأجهزة المنزلية والأجهزة المحمولة الذكية: تستخدم على نطاق واسع في الأجهزة المحمولة الكهربائية وأدوات العناية الشخصية ومعدات تنظيف المنازل الذكية لتحقيق كفاءة عالية وقيادة استهلاك الطاقة المنخفضة.



أنظمة الأمن والتفتيش: في الفحص الروبوتات ومعدات الأمن الذكية ، تأكد من أن النظام يمكن أن يعمل بشكل مستمر وثبات في البيئات المعقدة.



الخدمات اللوجستية والمخاضات الآلية: مناسبة لأنظمة المستودعات الآلية ومعدات معالجة اللوجستيات مع متطلبات دقة عالية ، وتحقيق نقل طاقة دقيق وتنسيق فعال للمعدات.



Aerospace و الطائرات بدون طيار: يظهر أيضًا احتمالات تطبيق ممتازة في بعض الطائرات بدون طيار وأجهزة الطيران التي تتطلب ثباتًا كبيرًا وتحكمًا دقيقًا.



التخصيص

تدعم VEC -19 mm Series Motorss التخصيص من حيث الجهد والسرعة والمحامل والحجم والواجهة لتلبية متطلبات التطبيقات الخاصة المختلفة. يمكن للعملاء اختيار خيارات مخصصة مثل محامل الكرة المزدوجة وعمليات الترميز المدمجة لتحقيق التحكم في الحلقة المغلقة أكثر دقة ، وتوفير حلول محرك مصممة وفعالة لمختلف الصناعات.



بفضل مزاياها المتمثلة في الكفاءة العالية ، والدقة ، والاستقرار والتخصيص المرن ، أصبحت محركات VEC -19 MM خيارًا مثاليًا للخدمات الذكية والاختبارات الطبية ومعدات الأتمتة المحمولة والمتطورة. من خلال الابتكار المستمر ومراقبة الجودة الصارمة ، توفر هذه السلسلة من المنتجات دعمًا قويًا للطاقة لأنواع مختلفة من المعدات ، مما يساعد العملاء على تحقيق ترقية شاملة لأداء المعدات. مرحبًا بك في الاتصال بنا للحصول على معلومات أكثر تفصيلاً وخدمات مخصصة حول منتجات Series VEC -19 ، وإنشاء مستقبل جديد من محرك أقراص ذكي!
